Boîtier de dissipateur thermique haut de gamme pour une dissipation thermique supérieure

Libérer des performances optimales : un guide sur les boîtiers de dissipateurs thermiques avancés

Dans le domaine de l’électronique haute performance, la gestion de l’énergie thermique n’est pas une réflexion secondaire ; c'est une exigence fondamentale pour la fiabilité, l'efficacité et la longévité. Le boîtier du dissipateur thermique est au cœur d'un système de gestion thermique efficace. Ce composant essentiel fait bien plus que simplement enfermer le dissipateur thermique ; il agit comme l'interface principale entre le composant générateur de chaleur et la solution de refroidissement, dictant l'efficacité globale de la dissipation thermique. Un boîtier de dissipateur thermique haut de gamme est conçu pour maximiser le transfert thermique, garantir l'intégrité structurelle et faciliter une circulation d'air optimale. Cet article approfondit le monde des boîtiers de dissipateurs thermiques avancés, explorant leur conception, leurs matériaux et le rôle essentiel qu'ils jouent pour repousser les limites des performances électroniques. Nous passerons en revue les considérations clés et les conceptions innovantes qui répondent aux défis thermiques courants, vous permettant ainsi de prendre des décisions éclairées pour vos applications les plus exigeantes.

Cinq mots-clés clés à longue traîne pour votre recherche

Pour trouver efficacement des informations et des composants spécialisés, il est crucial d’utiliser des termes de recherche précis. Les mots-clés à longue traîne suivants sont conçus pour générer un bon volume de recherche tout en maintenant une concurrence moindre, vous aidant ainsi à vous concentrer sur les solutions les plus pertinentes pour vos besoins en matière de gestion thermique.

• boîtier de dissipateur thermique en aluminium pour lumières LED
• conception de boîtier de dissipateur de chaleur sur mesure pour l'électronique
• boîtier de dissipateur thermique extrudé à haute conductivité thermique
• boîtier de dissipateur thermique pour applications haute puissance
• boîtier de dissipateur thermique léger pour appareils portables

Le rôle critique de la sélection des matériaux dans les boîtiers de dissipateurs thermiques

Le choix du matériau du boîtier du dissipateur thermique est sans doute le facteur le plus important déterminant ses performances. Les propriétés inhérentes du matériau influencent directement la rapidité et l'efficacité avec lesquelles la chaleur peut être évacuée de la source et dissipée dans l'environnement. Bien que plusieurs matériaux soient disponibles, l'aluminium et ses alliages dominent le marché en raison d'un équilibre exceptionnel de propriétés.

Pourquoi l'aluminium est le choix prédominant

L'aluminium constitue la norme industrielle pour une grande majorité des applications de boîtiers de dissipateurs thermiques, et pour cause. Il offre une combinaison convaincante de conductivité thermique élevée, d’un excellent rapport poids/résistance et d’une résistance supérieure à la corrosion. De plus, l'aluminium est hautement malléable, ce qui lui permet d'être façonné en formes complexes grâce à des processus tels que l'extrusion et le moulage sous pression, qui sont idéaux pour créer des structures d'ailettes complexes qui maximisent la surface de dissipation thermique. Sa capacité naturelle à former une couche d’oxyde protectrice améliore également sa durabilité sans nécessiter de revêtements supplémentaires dans de nombreux environnements. Comparé au cuivre, qui a une conductivité thermique plus élevée, l'aluminium est nettement moins dense, ce qui en fait le matériau préféré pour les applications où le poids est un problème, comme dans léger boîtier du dissipateur de chaleur pour appareils portables .

Comparaison des matériaux courants du boîtier du dissipateur thermique

Pour comprendre les compromis, il est essentiel de comparer les propriétés clés des matériaux les plus couramment utilisés. Le tableau suivant fournit une comparaison claire entre l'aluminium, le cuivre et l'acier, soulignant pourquoi l'aluminium apparaît souvent comme le choix optimal pour un large éventail d'applications, en particulier celles nécessitant un boîtier de dissipateur thermique extrudé à haute conductivité thermique .

Comme le montre le tableau, même si le cuivre est thermiquement supérieur, sa densité élevée et son coût le rendent souvent peu pratique. L'aluminium offre les meilleures performances globales, c'est pourquoi il est si couramment spécifié pour un boîtier de dissipateur thermique en aluminium pour lumières LED , où un refroidissement efficace a un impact direct sur la durée de vie et le rendement lumineux.

Techniques de fabrication avancées pour des boîtiers de qualité supérieure

La méthode utilisée pour fabriquer un boîtier de dissipateur thermique est tout aussi importante que le matériau lui-même. Le processus de fabrication définit la complexité géométrique, la précision dimensionnelle et, finalement, les performances thermiques et mécaniques du produit final. Différentes techniques offrent différents degrés de liberté dans la conception, ce qui a un impact sur la faisabilité d'un projet. conception de boîtier de dissipateur de chaleur sur mesure pour l'électronique .

Extrusion : le processus incontournable pour l'efficacité

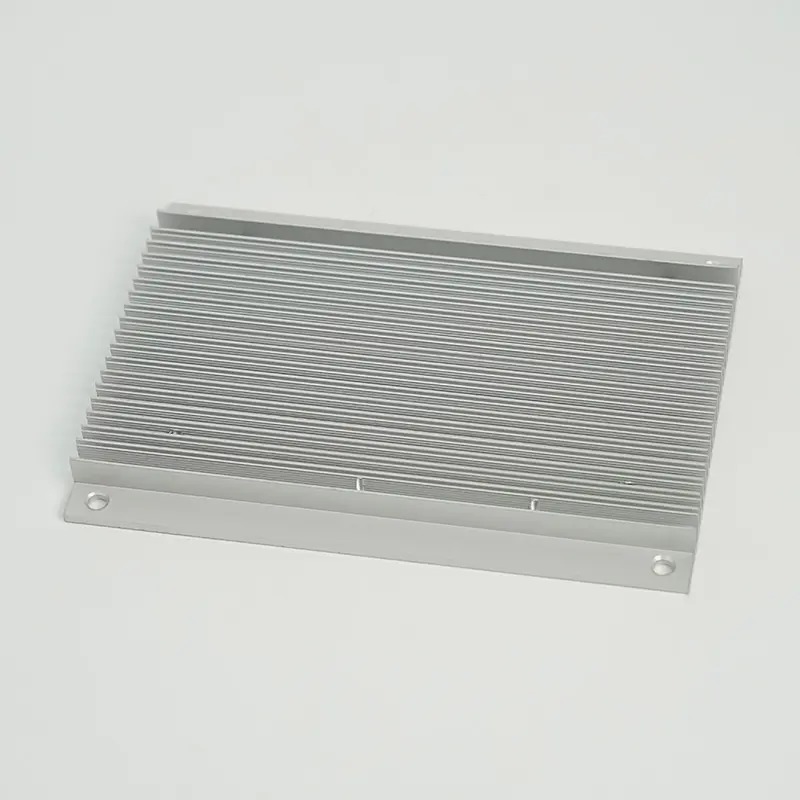

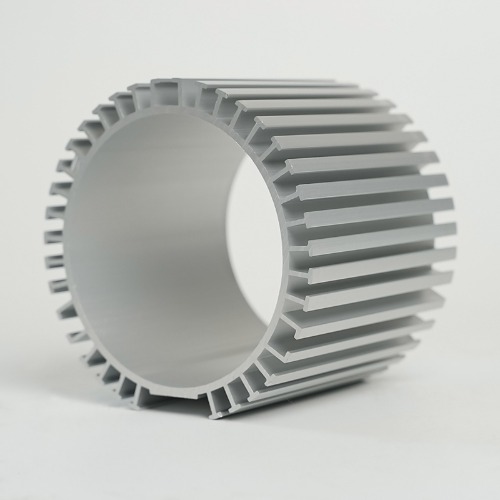

L'extrusion est un processus de fabrication très efficace et rentable pour produire des boîtiers de dissipateur thermique avec des profils de section transversale cohérents. Dans ce processus, une billette d'aluminium chauffée est forcée à travers une matrice façonnée pour créer des profils longs et continus qui sont ensuite coupés à longueur. Le principal avantage de l’extrusion est sa capacité à créer des structures d’ailettes complexes qui augmentent considérablement la surface de dissipation thermique. Cela le rend idéal pour produire un boîtier de dissipateur thermique extrudé à haute conductivité thermique en gros volumes. Le processus permet un excellent contrôle du rapport d’aspect des ailettes, permettant aux concepteurs d’optimiser l’équilibre entre la surface et la résistance au flux d’air. Cependant, l’extrusion est limitée à des profils linéaires et uniformes et ne peut pas facilement créer des formes entièrement fermées ou complexes en trois dimensions.

Moulage sous pression et usinage CNC

Pour les applications nécessitant des géométries tridimensionnelles plus complexes, le moulage sous pression et l'usinage CNC sont les méthodes préférées.

• Moulage sous pression : Ce processus consiste à forcer le métal en fusion sous haute pression dans un moule en acier. Il est excellent pour produire des boîtiers robustes, en forme de filet ou presque, avec des caractéristiques complexes, telles que des bossages de montage, des zones encastrées et des points de fixation intégrés. Il est particulièrement adapté à la production en grand volume et est souvent utilisé pour créer un système robuste. boîtier de dissipateur thermique pour applications haute puissance où le logement doit également servir d'élément structurel.
• Usinage CNC : L'usinage à commande numérique par ordinateur (CNC) est un processus soustractif qui offre le plus haut niveau de précision et de flexibilité de conception. Il est idéal pour le prototypage, la production en faible volume ou pour ajouter des fonctionnalités précises à un boîtier extrudé ou moulé sous pression. L'usinage CNC permet d'obtenir des tolérances très serrées et d'excellents états de surface, ce qui peut améliorer le contact thermique entre les interfaces. Bien qu'il offre une liberté inégalée pour un conception de boîtier de dissipateur de chaleur sur mesure pour l'électronique , cela prend généralement plus de temps et est plus coûteux que l'extrusion ou le moulage sous pression pour de grandes quantités.

Principes de conception pour maximiser la dissipation thermique

La création d'un boîtier de dissipateur thermique efficace va au-delà de la simple sélection d'un matériau et d'un processus de fabrication. Cela nécessite une approche de conception holistique qui prend en compte tous les aspects de la manière dont la chaleur est générée, transférée et finalement rejetée dans l'environnement. Un boîtier bien conçu agit comme un moteur thermique et plusieurs principes clés régissent son efficacité.

Optimisation de la géométrie des ailerons et de la surface

Les ailettes d’un boîtier de dissipateur thermique constituent sa principale arme contre la chaleur. Leur conception est un équilibre minutieux entre maximiser la surface et minimiser la résistance au flux d’air. Les paramètres clés incluent la hauteur, l’épaisseur et l’espacement des ailettes. Des ailettes plus hautes augmentent la surface mais peuvent devenir structurellement faibles et entraver la circulation de l'air si elles ne sont pas correctement espacées. Les ailettes rapprochées offrent plus de surface mais peuvent facilement se boucher par la poussière ou créer une contre-pression excessive pour le ventilateur de refroidissement. Les concepteurs utilisent souvent des simulations de dynamique des fluides computationnelle (CFD) pour modéliser le flux d'air et le transfert de chaleur, optimisant ainsi la conception des ailettes pour une application spécifique, qu'il s'agisse d'un appareil compact. léger boîtier du dissipateur de chaleur pour appareils portables ou un grand boîtier de dissipateur thermique pour applications haute puissance .

L’importance de la gestion des interfaces thermiques

Un aspect critique, mais souvent négligé, de la conception thermique est la gestion de l'interface entre la source de chaleur (par exemple, un processeur ou un module LED) et la base du boîtier du dissipateur thermique. Même un contact microscopiquement imparfait peut créer une barrière thermique importante, réduisant considérablement les performances globales de refroidissement. Pour atténuer cela, plusieurs stratégies sont utilisées :

• Matériaux d'interface thermique (TIM) : Ces matériaux, tels que les graisses thermiques, les tampons et les matériaux à changement de phase, sont utilisés pour combler les espaces d'air entre les deux surfaces, garantissant ainsi un transfert de chaleur efficace.
• Planéité de la surface : Il est primordial de s’assurer que la base du boîtier est parfaitement plate. L'usinage de la base pour obtenir une finition de surface fine minimise la taille des poches d'air.
• Pression de montage : L'application d'une pression constante et adéquate sur l'interface garantit un bon contact. La conception du mécanisme de montage fait donc partie intégrante de la conception du boîtier.

Sélection du boîtier de dissipateur thermique adapté à votre application

Avec une compréhension des matériaux, de la fabrication et de la conception, l'étape finale consiste à sélectionner le boîtier du dissipateur thermique approprié pour un cas d'utilisation spécifique. Les exigences peuvent varier considérablement en fonction du secteur d'activité et des exigences opérationnelles de l'appareil.

Solutions pour l'électronique haute puissance et haute densité

Les applications telles que les batteries de serveurs, les convertisseurs de puissance et les cartes graphiques hautes performances génèrent d'immenses quantités de chaleur dans un espace confiné. Pour une fiabilité boîtier de dissipateur thermique pour applications haute puissance , la conception doit donner la priorité aux performances thermiques maximales et à la stabilité structurelle. Cela implique souvent :

• Utilisant des alliages d'aluminium haute performance ou même des noyaux de cuivre.
• Utiliser une fabrication avancée comme le skiving ou le forgeage pour créer des ailerons très denses et minces.
• Intégration de caloducs ou de chambres à vapeur dans le boîtier pour répartir la chaleur plus uniformément entre les ailettes.
• Conçu pour la convection forcée avec des ventilateurs à haute pression statique.

Dans ces scénarios, le boîtier est un composant essentiel pour empêcher l’étranglement thermique et garantir la stabilité du système sous des charges de pointe.

Équilibrer performances et portabilité

Le défi de la conception évolue pour les appareils électroniques grand public comme les ordinateurs portables, les tablettes et les smartphones. Ici, l'impératif est de développer un léger heat sink housing for portable devices qui fournit un refroidissement adéquat sans ajouter de volume ou de poids significatif. Cela nécessite des approches innovantes :

• Utilisation d'alliages d'aluminium fins et légers et optimisation du placement des matériaux grâce à l'optimisation de la topologie.
• Concevoir le boîtier pour qu'il agisse également comme un châssis structurel, remplissant un double objectif.
• Mise en œuvre de feuilles de graphite ou d'autres matériaux de propagation thermique avancés.
• Tirer parti de matériaux à changement de phase qui absorbent la chaleur lorsqu'ils fondent, fournissant ainsi un tampon thermique temporaire pendant de courtes périodes d'activité.

Le succès des appareils portables modernes dépend fortement de ces stratégies sophistiquées de gestion thermique intégrées à la conception du boîtier.

Tendances futures en matière de technologie de boîtier de dissipateur thermique

Le domaine de la gestion thermique est en constante évolution, motivé par la demande incessante d’électronique plus puissante et plus compacte. Les tendances futures dans boîtier du dissipateur de chaleur la technologie pointe vers une plus grande intégration, des matériaux plus intelligents et des systèmes de refroidissement actifs. Nous assistons à l'émergence de systèmes de refroidissement biphasés intégrés, dans lesquels des micro-canaux situés à l'intérieur du boîtier lui-même font circuler un liquide de refroidissement. L'utilisation de matériaux composites, tels que les composites à matrice d'aluminium renforcés de fibres de carbone ou de graphène, promet d'offrir une conductivité thermique encore plus élevée tout en conservant un faible poids. De plus, l'intégration de capteurs et de commandes adaptatives conduira à des boîtiers de dissipateur thermique « intelligents » capables d'ajuster dynamiquement les performances de refroidissement en fonction des charges thermiques en temps réel, garantissant ainsi une efficacité et une acoustique optimales. L'humble boîtier du dissipateur thermique se transforme ainsi d'un composant métallique passif en un moteur thermique sophistiqué et multifonctionnel qui sera crucial pour alimenter la prochaine génération d'innovation technologique.
