Le guide complet des coques de micro-moteurs : matériaux, conception et applications

Comprendre la fonction principale d'une coque de micromoteur

Au cœur d'innombrables appareils miniatures se trouve le micromoteur, une merveille d'ingénierie qui convertit l'énergie électrique en un mouvement mécanique précis. Alors que les composants internes tels que l'armature, les aimants et les balais reçoivent souvent le plus d'attention, le boîtier externe joue un rôle tout aussi essentiel. Le coque de micro moteur est bien plus qu'une simple couverture ; c'est un composant multifonctionnel qui garantit l'intégrité, les performances et la longévité du moteur. Cette section approfondit les objectifs fondamentaux de la coque, expliquant pourquoi sa conception et le choix des matériaux sont primordiaux pour toute application.

Rôles et responsabilités principaux

La coque d'un micromoteur est chargée d'un ensemble diversifié de responsabilités qui ont un impact direct sur le fonctionnement du moteur. Premièrement, il fournit un support structurel et un logement cruciaux, maintenant l’alignement précis des composants internes. Tout désalignement, même à une échelle microscopique, peut entraîner une augmentation de la friction, des vibrations et une défaillance prématurée. Deuxièmement, la coque constitue la première ligne de défense contre les contaminants externes. La poussière, l'humidité et d'autres particules peuvent être dévastatrices pour les composants internes délicats d'un moteur, entraînant des courts-circuits, des blocages et de la corrosion. Une coque bien étanche empêche ces éléments de pénétrer dans le système.

De plus, la coque joue un rôle essentiel dans la gestion thermique. Pendant le fonctionnement, les moteurs génèrent de la chaleur en raison de la résistance électrique et du frottement mécanique. Si cette chaleur n'est pas dissipée efficacement, elle peut entraîner une surchauffe, qui dégrade l'isolation, démagnétise les aimants permanents et finit par provoquer un grillage du moteur. La coque sert de dissipateur thermique, transférant l’énergie thermique du noyau vers l’environnement environnant. Enfin, la coque fournit un blindage électromagnétique, contenant le champ magnétique du moteur pour éviter les interférences avec les composants électroniques sensibles à proximité et protégeant le moteur du bruit électromagnétique externe.

L'impact de la conception de la coque sur les performances globales

La conception de la coque est inextricablement liée aux caractéristiques de performance globales du moteur. Sa taille et son poids contribuent directement à l'inertie du moteur et, par conséquent, à sa réactivité à l'accélération et à la décélération. La conductivité thermique du matériau détermine l'efficacité avec laquelle la chaleur est dissipée, affectant le cycle de service continu du moteur et le couple de sortie maximal. La rigidité structurelle influence la capacité du moteur à amortir les vibrations et à réduire le bruit acoustique, un facteur critique dans des applications telles que les dispositifs médicaux ou les équipements audio. Par conséquent, la sélection de la bonne coque n'est pas une réflexion après coup, mais un élément fondamental du processus de conception du moteur qui dicte les limites de performances.

Sélection du matériau optimal pour le boîtier de votre micromoteur

Choisir le bon matériau pour un boîtier de micromoteur est une décision complexe qui équilibre les facteurs mécaniques, thermiques, électriques et économiques. Le matériau détermine le poids, la durabilité, les capacités de dissipation thermique et le coût du moteur. Il n’existe pas de solution universelle ; le choix optimal dépend entièrement des exigences spécifiques de l’application. Cette section explore les matériaux les plus couramment utilisés, en comparant leurs propriétés pour vous guider vers une sélection éclairée.

Matériaux courants et leurs propriétés

Le paysage des matériaux pour les coques de micromoteurs est dominé par les métaux et les plastiques, chacun ayant ses propres avantages et limites.

Alliages métalliques : aluminium et acier inoxydable

Les boîtiers métalliques, notamment ceux en alliages d'aluminium et en acier inoxydable, sont réputés pour leur excellente résistance et leur excellente dissipation de la chaleur.

• Alliages d'aluminium : Appréciés pour leur conductivité thermique élevée, leur faible densité (ce qui les rend légers) et leur bonne résistance à la corrosion. L'aluminium est souvent utilisé dans les applications où la gestion de la chaleur est une priorité, comme dans les moteurs à grande vitesse ou à service continu. Cependant, il est généralement plus cher que le plastique et peut être plus difficile à fabriquer sous des formes complexes.
• Acier inoxydable: Offre une résistance mécanique, une dureté et une résistance à la corrosion exceptionnelles. C'est le matériau de choix pour les moteurs fonctionnant dans des environnements difficiles et corrosifs ou nécessitant une intégrité structurelle extrême. Les compromis sont son poids nettement plus élevé et sa conductivité thermique inférieure à celle de l'aluminium.

Plastiques et composites techniques

Les polymères avancés et les matériaux composites sont devenus de plus en plus populaires en raison de leur polyvalence, de leur rentabilité et de leurs propriétés uniques.

• PBT (Polybutylène Téréphtalate) et Nylon : Ces thermoplastiques offrent une bonne isolation électrique, une résistance mécanique élevée et une résistance chimique décente. Ils sont légers, peu coûteux à produire en série par moulage par injection et peuvent être facilement intégrés à d’autres composants. Leur principal inconvénient est une conductivité thermique plus faible, ce qui peut constituer un facteur limitant pour les applications à forte puissance.
• PPS (sulfure de polyphénylène) : Un plastique haute performance connu pour sa stabilité thermique exceptionnelle, sa résistance chimique et son caractère ignifuge inhérent. Il convient aux moteurs confrontés à des températures élevées et à des environnements chimiques agressifs.

Tableau de comparaison des matériaux

Le tableau suivant présente une comparaison claire, côte à côte, des propriétés clés de ces matériaux courants, illustrant les compromis inhérents que les concepteurs doivent faire.

Matériel	Conductivité thermique	Densité (poids)	Résistance à la corrosion	Coût	Application idéale
Alliage d'aluminium	Haut	Faible	Bien	Moyen-élevé	Haut-speed drones, precision instruments
Acier inoxydable	Moyen	Haut	Excellent	Haut	Dispositifs médicaux, systèmes automobiles
PBT/Nylon	Faible	Très faible	Passable à bon	Faible	Electronique grand public, électroménager
PPS	Faible	Très faible	Excellent	Moyen	Pompes automobiles et chimiques sous capot

Comme le montre le tableau, l'aluminium offre les meilleures performances thermiques mais à un coût plus élevé et avec un poids modéré. L'acier inoxydable offre une durabilité inégalée dans des conditions difficiles, mais il est lourd. Les plastiques sont légers et bon marché, mais ils dissipent mal la chaleur. Le choix dépend en fin de compte de la propriété la plus critique pour l'utilisation prévue du moteur.

Considérations clés en matière de conception pour les carters de moteur hautes performances

Concevoir un boîtier de micromoteur haute performance nécessite une approche méticuleuse qui va au-delà du simple enfermement des composants. Il s'agit d'un processus d'ingénierie holistique axé sur l'optimisation de la gestion thermique, de la mécanique des structures, de la fabricabilité et de l'intégration. Un boîtier haute performance est ce qui différencie un moteur fiable, efficace et durable d'un moteur médiocre. Cette section décrit les facteurs critiques que les ingénieurs doivent prendre en compte pendant la phase de conception.

Stratégies de gestion thermique

Une dissipation thermique efficace est sans doute l’aspect le plus crucial de la conception pour des performances élevées. La chaleur excessive est le principal ennemi de la longévité du moteur. Plusieurs stratégies peuvent être utilisées dans la conception des logements pour lutter contre ce phénomène.

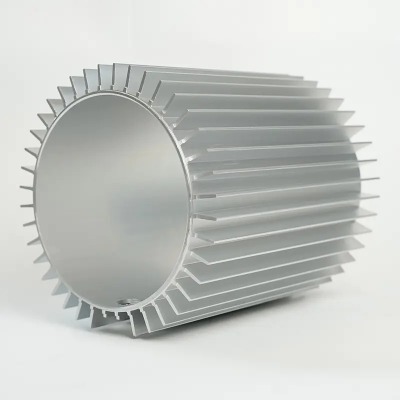

• Dissipateurs de chaleur intégrés : La conception de la surface externe du boîtier avec des ailettes ou des crêtes augmente considérablement la surface exposée à l'air, améliorant ainsi considérablement le transfert de chaleur par convection. Il s'agit d'une caractéristique commune aux boîtiers en aluminium pour moteurs sans balais.
• Matériaux d'interface thermique (TIM) : L'utilisation de graisses ou de tampons thermoconducteurs entre le noyau interne du moteur et la coque du boîtier garantit un transfert thermique efficace de la source de chaleur à la coque dissipant la chaleur.
• Sélection des matériaux : Comme indiqué précédemment, le choix d'un matériau à haute conductivité thermique, comme l'aluminium, est fondamental pour les applications soumises à des charges thermiques élevées.
• Gestion du flux d'air : La conception du boîtier peut intégrer des évents ou des canaux pour guider le flux d'air de refroidissement sur le moteur. Cependant, cela doit être mis en balance avec le besoin de protection contre la pénétration (par exemple, les indices IP).

Intégrité structurelle et amortissement des vibrations

Un boîtier doit être suffisamment rigide pour éviter toute déformation sous charge, ce qui pourrait désaligner les composants internes et provoquer une défaillance. Cela implique d'effectuer une analyse structurelle (comme l'analyse par éléments finis ou FEA) pour identifier et renforcer les points faibles. Simultanément, le boîtier doit amortir efficacement les vibrations générées par le moteur lui-même. Des vibrations excessives entraînent du bruit, une usure des composants et une défaillance des joints de soudure. Les techniques de conception comprennent :

• Ajout de nervures stratégiques pour augmenter la rigidité sans ajouter de poids substantiel.
• Incorporer des matériaux ou des supports amortisseurs de vibrations entre le moteur et la structure externe.
• Assurer un ajustement précis entre les composants pour éviter les hochets et les micro-mouvements.

Techniques de fabrication et tolérances

Le procédé de fabrication choisi est dicté par le matériau et la complexité de la conception. Les boîtiers métalliques sont généralement moulés sous pression ou usinés, ce qui permet une haute précision et d'excellentes propriétés thermiques, mais à un coût plus élevé. Les boîtiers en plastique sont presque exclusivement moulés par injection, ce qui est très rentable pour les volumes élevés et permet des formes incroyablement complexes et intégrées. Quelle que soit la méthode, le maintien de tolérances serrées est essentiel pour garantir un alignement correct des roulements, un engrènement des engrenages (le cas échéant) et une cohérence globale de l'assemblage. Une approche de conception pour la fabricabilité (DFM) est essentielle pour éviter les caractéristiques impossibles ou d'un coût prohibitif à produire.

Explorer les différents types de boîtiers de micro-moteurs de précision

Le monde de boîtiers de micromoteurs de précision est diversifié, avec différentes conceptions adaptées pour répondre à des besoins opérationnels et environnementaux spécifiques. Le type de boîtier affecte directement le niveau de protection du moteur, la méthode de refroidissement et l'adéquation globale à une application. Comprendre ces types est crucial pour sélectionner le bon moteur pour le travail. Cette section explore les types de boîtiers les plus courants, des unités à cadre ouvert aux unités entièrement scellées.

Boîtiers à cadre ouvert

Un boîtier à cadre ouvert, comme son nom l’indique, offre le moins de protection. Il se compose généralement d'un cadre structurel de base qui maintient les composants du moteur en place mais expose l'induit et les enroulements à l'air libre.

• Avantages : Le principal avantage est un refroidissement exceptionnel grâce à une exposition maximale à l’air ambiant. Cette conception est également la plus simple et la moins coûteuse à fabriquer.
• Inconvénients : Il n’offre pratiquement aucune protection contre la poussière, l’humidité ou le contact physique. Ces moteurs sont très sensibles aux dommages causés par des corps étrangers et ne conviennent pas à tout environnement qui n'est pas propre et sec.
• Applications : Principalement utilisé en laboratoire, dans le développement de prototypes ou dans des systèmes fermés plus grands où le dispositif externe lui-même fournit la protection nécessaire.

Enceintes totalement fermées non ventilées (TENV)

Les boîtiers TENV représentent une avancée significative en matière de protection. Le moteur est complètement scellé dans une coque, empêchant le libre échange d’air entre l’intérieur et l’extérieur du moteur.

• Avantages : Offre une excellente protection contre la poussière, la saleté et une exposition mineure à l'humidité (par exemple, les éclaboussures). Il est plus robuste qu’une conception à cadre ouvert.
• Inconvénients : La dissipation thermique est moins efficace car elle repose uniquement sur la conduction à travers la coque et la convection depuis la surface extérieure. Cela peut limiter la densité de puissance et le cycle de service continu du moteur.
• Applications : Largement utilisé dans les appareils, pompes, ventilateurs et autres applications où l'environnement d'exploitation peut contenir des contaminants en suspension dans l'air.

Boîtiers totalement fermés refroidis par ventilateur (TEFC) et étanches

Pour les applications plus exigeantes, des boîtiers encore plus spécialisés sont nécessaires.

• TEFC : Cette conception est similaire au TENV mais comprend un ventilateur externe monté sur l'arbre du moteur. Ce ventilateur souffle de l'air sur l'extérieur du boîtier, améliorant considérablement le transfert de chaleur par convection et permettant une puissance de sortie plus élevée qu'un moteur TENV standard.
• Boîtiers étanches/IP67 : Il s'agit de boîtiers TENV hautement spécialisés conçus avec des techniques d'étanchéité avancées (par exemple, joints, joints toriques, connecteurs scellés) pour résister à l'immersion dans l'eau ou à l'exposition à des jets à haute pression. Ils se caractérisent par leurs indices de protection (IP) élevés, tels que IP67 ou IP68.

La progression du cadre ouvert vers les boîtiers étanches montre un compromis clair : l'augmentation de la protection s'accompagne presque toujours d'un compromis en termes de performances thermiques et d'une augmentation du coût et de la complexité. La sélection doit être basée sur une compréhension approfondie de l’environnement opérationnel.

Un guide de la personnalisation Coque de micromoteur Processus de fabrication

Lorsque les solutions disponibles dans le commerce ne parviennent pas à répondre aux exigences spécifiques d'une application, la voie à suivre fabrication de coques de micromoteurs sur mesure devient nécessaire. Ce processus implique la création d’un boîtier unique adapté aux spécifications exactes en matière de dimensions, de matériaux et de performances. S'engager dans la fabrication sur mesure permet une optimisation impossible avec des pièces standard, mais cela nécessite une compréhension approfondie des processus disponibles et de leurs implications. Ce guide présente les principales voies de fabrication des coques personnalisées.

Moulage par injection de coques en plastique

Le moulage par injection est le procédé dominant pour la production en série de carters de moteur en plastique. Il s’agit de chauffer des granulés de plastique jusqu’à ce qu’ils soient fondus, puis de les injecter sous haute pression dans une cavité de moule métallique usinée avec précision.

Étapes du moulage par injection :

1. Conception et fabrication d'outillages : La première et la plus critique étape consiste à créer le moule (ou « outil »). Il s'agit d'un processus complexe, coûteux et long impliquant l'usinage CNC de l'acier trempé ou de l'aluminium. La conception doit tenir compte du retrait du matériau, des canaux de refroidissement et des mécanismes d'éjection.
2. Le cycle de moulage : Le cycle consiste à fermer le moule, à injecter le plastique fondu, à maintenir la pression pour remplir la cavité, à refroidir la pièce, à ouvrir le moule et à éjecter la pièce finie. Ce cycle peut prendre de quelques secondes à quelques minutes.
3. Post-traitement : Après l'éjection, les pièces peuvent nécessiter la coupe de l'excès de plastique (flash) et des opérations secondaires comme le taraudage de trous ou l'ajout d'inserts.

Avantages : Taux de production extrêmement élevés, excellente répétabilité, faible coût par pièce pour des volumes élevés et capacité à créer des géométries complexes avec une grande précision.
Inconvénients : Coût d’outillage initial exceptionnellement élevé, longs délais de fabrication des outils et infaisabilité économique pour une production en faible volume.

Moulage sous pression et usinage CNC pour coques métalliques

Pour les boîtiers métalliques, les deux principaux procédés sont le moulage sous pression et l'usinage CNC.

• Moulage sous pression : Similaire dans son principe au moulage par injection mais pour les métaux. Le métal en fusion (par exemple, l'aluminium ou l'alliage de zinc) est forcé sous haute pression dans un moule en acier. Il est idéal pour produire de grands volumes de pièces métalliques complexes à parois minces avec un bon état de surface et une bonne stabilité dimensionnelle. Même si l'outillage est coûteux, le coût par pièce est faible pour les volumes élevés.
• Usinage CNC : Un processus soustractif dans lequel un bloc solide de métal (ou de plastique) est façonné par des outils de coupe contrôlés par ordinateur qui enlèvent de la matière. Ce processus est incroyablement polyvalent et précis, capable de produire des pièces avec des tolérances extrêmement serrées et des caractéristiques complexes. Il est idéal pour les prototypes, la production en faible volume et les pièces nécessitant une résistance supérieure à celle des pièces moulées. Les principaux inconvénients sont un coût par pièce plus élevé (en raison des déchets et des temps de cycle plus longs) et certaines limitations géométriques par rapport au moulage.

Choisir le bon processus

Le choix entre ces processus est principalement déterminé par trois facteurs : le volume, le matériau et la complexité.

• Volume: Un volume élevé (10 000 pièces) favorise le moulage par injection ou le moulage sous pression malgré le coût élevé de l'outillage. Un faible volume (1 à 1 000 pièces) fait de l'usinage CNC le choix par défaut.
• Matériel: Le matériau souhaité dicte souvent le processus. La plupart des plastiques sont moulés par injection, tandis que les métaux sont moulés sous pression ou usinés.
• Complexité et précision : Les formes très complexes sont mieux obtenues par moulage ou coulage. Les pièces nécessitant la plus grande précision et résistance possible sont souvent usinées.

Naviguer dans la fabrication sur mesure nécessite une collaboration étroite avec des ingénieurs de fabrication expérimentés pour sélectionner le processus le plus rentable et le plus techniquement adapté à l'application.

Maintenance et dépannage pour les boîtiers de micro-moteurs durables

Assurer la santé à long terme d’un micromoteur implique une maintenance proactive et un dépannage astucieux de son système de protection externe. UN boîtier de micromoteur durable est conçu pour durer, mais il n’est pas indestructible. Comprendre comment en prendre soin et identifier les signes de défaillance peut éviter des pannes catastrophiques du moteur et prolonger considérablement sa durée de vie. Cette dernière section constitue un guide pratique destiné aux utilisateurs et aux techniciens.

Inspection de routine et maintenance préventive

Un programme de maintenance régulier constitue la meilleure défense contre les pannes inattendues. L'accent doit être mis sur l'état extérieur et les performances du moteur.

• Inspection visuelle : Vérifiez régulièrement le boîtier pour détecter tout signe de dommage physique, tel que des fissures, des bosses ou des rayures profondes. Ceux-ci peuvent compromettre l’intégrité structurelle et les niveaux de protection. Recherchez des signes de corrosion, en particulier sur les boîtiers métalliques, qui peuvent affaiblir le matériau et entraîner des trous.
• Nettoyage: Gardez le carter du moteur propre et exempt de débris. Pour les moteurs TENV et TEFC, assurez-vous que les ailettes de refroidissement et les pales du ventilateur (le cas échéant) ne sont pas obstruées par de la saleté, car cela nuirait gravement à la dissipation thermique. Utilisez une brosse douce ou de l'air comprimé à basse pression, en prenant soin de ne pas endommager les composants.
• Vérifiez les joints et les joints : Pour les moteurs classés étanches à l'eau ou à la poussière, inspectez périodiquement l'intégrité des joints d'étanchéité, des joints et des presse-étoupes. Ces matériaux peuvent se dégrader avec le temps en raison de la chaleur, de l’ozone ou des contraintes mécaniques, brisant ainsi le joint.
• Surveillance thermique : Utilisez un thermomètre infrarouge ou une caméra thermique pour vérifier périodiquement la température de fonctionnement du moteur. Une augmentation progressive de la température au fil du temps peut indiquer que les ailettes de refroidissement du boîtier sont obstruées, que le chemin thermique interne est dégradé ou que le roulement est défaillant, générant une chaleur supplémentaire.

Problèmes courants et étapes de diagnostic

Lorsqu’un problème est suspecté, une approche systématique du diagnostic est essentielle.

• Surchauffe: Si le moteur surchauffe, le problème peut être externe (ailettes de refroidissement obstruées, fonctionnement dans une température ambiante élevée) ou interne (usure des roulements, défaut électrique). Tout d’abord, vérifiez et nettoyez l’extérieur du boîtier. Si le problème persiste, le problème est probablement interne.
• Dommages physiques : Un boîtier fissuré ou bosselé doit être remplacé. Même une petite fissure peut permettre à des contaminants nocifs de pénétrer, entraînant une corrosion interne ou des courts-circuits électriques.
• Bruit et vibrations : Bien qu'il s'agisse souvent d'un problème interne, un bruit ou des vibrations excessifs peuvent parfois être causés par un support de boîtier desserré ou par un corps étranger heurtant le ventilateur externe (sur un moteur TEFC). Assurez-vous que tout le matériel de montage est bien serré et que le chemin du flux d’air externe est dégagé.
• Perte de performances : Si le moteur semble moins puissant ou a des difficultés sous charge, considérez qu'une surchauffe due à une mauvaise dissipation de la chaleur du boîtier pourrait entraîner un déclassement de l'électronique interne (réduction de la puissance) pour se protéger.

En intégrant ces pratiques de maintenance et de dépannage, l'intégrité du boîtier du micromoteur peut être préservée, garantissant qu'il continue de fournir une protection fiable aux composants sensibles à l'intérieur, maximisant ainsi l'investissement dans l'équipement.
