Boîtier moteur électrique en aluminium: conception, fabrication, protection et précision

Maximiser le flux de chaleur dans les boîtiers du moteur électrique en aluminium

Lorsque les ingénieurs discutent boîtier moteur électrique en aluminium dissipation de chaleur , ils parlent vraiment de la gestion d'une chaîne de résistances thermiques: des enroulements en cuivre ou des laminations du stator dans le joug et des caractéristiques de montage, à travers la paroi du boîtier, à travers la surface extérieure, et enfin dans l'air ou le liquide environnant. Tout lien faible dans cette chaîne augmente les températures des points chauds et comprime les marges de performance. La conductivité thermique élevée de l'aluminium par rapport aux boîtiers ferreux en fait un premier choix évident, mais réaliser que l'avantage dépend de la sélection des matériaux réfléchis, de la conception de contacts et de l'ingénierie de surface. L'objectif n'est pas simplement de déplacer la chaleur; Il se déplace de chaleur de manière prévisible tout en contrôlant le poids, la fabrication et le coût.

Points thermiques à l'intérieur du boîtier

À l'intérieur du boîtier, la chaleur laisse les dents du stator et le joug par conduction et traverse le boîtier via des ajustements de presse, des interfaces de liaison ou des composés de rempotage. Une interface de contact continue et hautement chargée réduit la résistance de contact. Les étapes pratiques comprennent des ajustements de presse étroitement tolérés, des matériaux d'interface mince et uniformes et une pression de serrage délibérée qui évite la distorsion. Lorsque le rempotage ou le remplissage d'espace est nécessaire, choisissez des matériaux équilibrant la conductivité avec la viscosité afin qu'ils aiment des micro-aspérités sans piégeage. Les concepteurs améliorent souvent la conduction en étendant les dents du stator ou en ajoutant des shunts de cuivre qui raccourcissent la longueur du chemin. Étant donné que l'aluminium se dilate plus que l'acier, l'expansion différentielle aux températures de fonctionnement doit être prise en compte; Trop d'interférence à l'assemblage peut devenir trop peu pendant le fonctionnement à chaud, dégradant le transfert thermique juste au moment où il est le plus nécessaire.

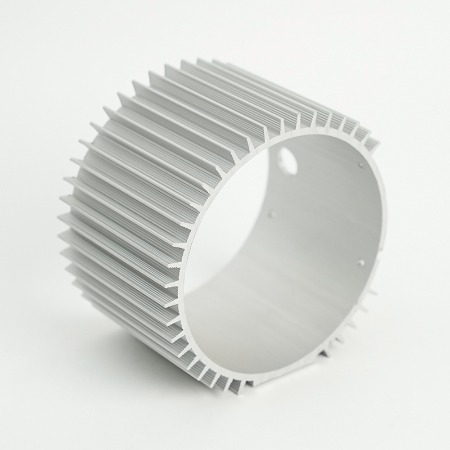

Géométrie des nageoires, flux d'air et traitements de surface

En dehors du boîtier, la convection domine. Les ailerons droits sont simples et rentables, mais les nageoires à persiennes ou ondulées perturbent les couches limites et peuvent surpasser le flux d'air à basse vitesse. L'espacement des nageoires devrait expliquer les risques d'encrassement et la fabrication des angles de projet. Les traitements de surface peuvent être contre-intuitifs: une surface micro-raide peut augmenter le transfert de chaleur convectif en trébuchant les turbulences même si elle réduit légèrement la conductivité, et une couche anodique sombre augmente l'émissivité, qui compte où le rayonnement n'est pas négatif. Si l'automobile à l'intérieur d'un terrasse ou d'un environnement sous-capable, le flux d'air canalisé avec des profils de vitesse connus est plus fiable que de s'appuyer sur le flux accidentel. Lorsque la poussière ou les insectes sont probables, choisissez des ailettes plus épaisses avec un espacement plus large pour préserver les performances au fil du temps.

Grades de matériau et conductivité thermique

Différentes notes d'aluminium échangent la conductivité contre la coulée et la force. Les alliages de casting de silicon élevé coulent magnifiquement et remplissent les nageoires minces, mais leur conductivité thermique est inférieure à celle des notes forgées. En revanche, les extrusions de la série 6xxx forgées offrent une excellente conductivité et machinabilité, bien qu'elles puissent exiger plus d'usinage pour atteindre des géométries complexes. Étant donné que le choix du matériau interagit avec le processus, les décisions devraient peser les gains thermiques avec les coûts d'outillage et de pièce. Les comparaisons suivantes mettent les nombres en contexte avant le résumé complet du tableau.

• L'aluminium conduit généralement la chaleur plusieurs fois mieux que les aciers inoxydables à température ambiante, ce qui peut se traduire par une augmentation de température plus petite pour le même flux de chaleur.
• Au sein des familles en aluminium, les alliages de silicium ou forgé inférieurs se déroulent généralement mieux que les alliages de casting de silicon à haut silicium, au détriment de la coulée des murs minces aussi facilement.
• Le magnésium est plus léger mais conduit généralement la chaleur moins efficacement que les qualités d'aluminium courantes et peut compliquer la gestion de la corrosion.

Méthodes de test et boucles de rétroaction de conception

Les modèles thermiques accélèrent l'apprentissage, mais ils doivent être ancrés par mesure. La thermographie infrarouge révèle des points chauds autour des épaules de roulements et des intersections des côtes. Les tests de trempage de chaleur calibrés avec des charges connues valident le CFD, tandis que le cycle de choc thermique expose la dégradation de l'interface sur la vie. Les programmes les plus efficaces traitent l'analyse comparative thermique comme une porte de routine dans les versions de conception, pas comme un événement spécial. Cette approche de systèmes est ce qui finit par se rendre la phrase dissipation de chaleur du boîtier du moteur électrique en aluminium d'une requête de recherche dans un avantage concurrentiel sur le terrain.

Choisir une voie de production et évaluer les partenaires

Sélection d'un processus et vérification Fournisseurs de logements en aluminium en aluminium est un exercice multi-variables. La coulée de la matrice excelle à des volumes élevés avec des murs minces et des nageoires intégrées; La coulée de sable offre une flexibilité et un investissement d'outillage inférieur au prix de sections plus épaisses; Extrusion plus l'usinage CNC offre une finition de surface et une conductivité superbes pour des géométries plus simples; et la coulée permanente se trouve entre le sable et le moulage de la matrice pour les courses moyennes. Le bon choix équilibre la géométrie, la tolérance, les cosmétiques et le coût total de possession. Lorsque deux itinéraires semblent viables, comparez-les d'abord en phrases et confirmez avec un tableau de bord tabulé afin que les compromis soient transparents aux équipes d'ingénierie, de qualité et d'approvisionnement.

Moulage par dépérisation vs coulée de sable vs extrusion cnc

Le moulage de la matrice gagne généralement là où vous avez besoin de nombreux ailettes minces et une épaisseur de paroi cohérente avec une répétabilité serrée. La coulée de sable, bien que plus grossière, prend en charge de grands boîtiers et des itérations de conception rapides sans outils haut de gamme. Extrusion L'usinage CNC est logique pour les coquilles cylindriques ou prismatiques où les ailettes linéaires ou les conduits simples peuvent être coupées du stock; Il préserve également une conductivité thermique plus élevée de l'aluminium forgé. La coulée d'investissement peut atteindre de beaux détails mais perd souvent du terrain sur le coût des pièces plus grandes. Étant donné que la finition de surface affecte l'étanchéité, la peinture et l'émissivité thermique, considérez la quantité d'usinage ou de post-traitement, chaque itinéraire doit atteindre les performances et les cibles cosmétiques.

Outillage, délai de livraison et coût total de possession

Le coût total de possession (TCO) combine des outils amortis, des prix des pièces, des ferrailles, du fret et des risques de qualité. La coulée de matrice a des outils plus élevés mais un temps de cycle faible; Le coulage de sable inverse cela. Si le volume annuel est incertain, commencer par la coulée de sable ou l'extrusion peut supprimer le programme et fournir des données de demande réelle avant de s'engager dans l'outillage dur. À l'inverse, lorsque les prévisions de lancement sont fermes et que la géométrie le convient, se déplacer tôt pour mourir peut rembourser rapidement des outils en rétrécissant le temps du cycle et le contenu d'usinage. L'emplacement des fournisseurs influence le risque logistique et le délai de livraison; La double source avec des plans d'inspection courants et des outils interchangeables peut stabiliser l'alimentation.

Systèmes de qualité et évaluation des fournisseurs

Lors du dépistage mourir Lotage à moteur en aluminium fournisseurs , regardez au-delà des capacités nominales. Demandez des diagrammes de flux de processus, des exemples de PFMEA et des données de capacité statistique sur des boîtiers similaires. Passez en revue les rapports métallographiques pour la porosité et le contrôle des coups de froid et demandez comment les stratégies de déclenchement / débordement réduisent le piégeage du gaz dans les nageoires minces. Valider que l'équipement de mesure des coordonnées et les plates-formes de test de pression correspondent à votre plan d'inspection. Un fournisseur mature accueillera un atelier conjoint DFM / DFMEA qui réduit les risques avant que l'acier ne soit coupé.

Protection de l'environnement et stratégie d'étanchéité

Concevoir un Enceinte de moteur en aluminium résistant à la corrosion IP65 Cela signifie penser de manière holistique à l'eau, à la poussière, aux produits chimiques, au cycle de température et aux couples galvaniques. IP65 désigne la construction et la protection étanches à la poussière contre les jets d'eau, mais passer un test de laboratoire n'est pas la même chose que prospère au fil des ans sur le terrain. Les environnements réels combinent le spray salin, la poussière conductrice, les huiles et les gradients thermiques qui pompent l'humidité par micro-PAP. Pour réussir, les caractéristiques d'étanchéité doivent être généreuses, les revêtements doivent être compatibles et les métaux différents doivent être isolés. Parce que la corrosion est un problème de système, de nombreux échecs remontent aux interfaces - les restaurants, les boss et les couvertures - plutôt que l'aluminium en vrac lui-même.

Notes IP, joints et respirateurs

Commencez par choisir la géométrie du joint qui maintient la compression après le vieillissement: éponge des élastomères à cellules fermées pour la pénétration de l'eau basse ou des profils moulés pour un engagement de bride robuste. Gammes de compression cible qui expliquent les piles de tolérance; Utilisez des limiteurs de compression dans des couvertures en plastique pour éviter la surchauffe. Lorsque le boîtier chauffe et refroidisse, un reniflard membranaire égalise la pression et réduit la tendance à tirer l'humidité devant les joints. Les glandes de câble et les entrées de conduit doivent correspondre aux cibles entrant; Même une glande sous-spécifique peut dégrader une conception autrement excellente.

Tests de revêtements, d'anodisation et de corrosion

L'aluminium non enduit forme un oxyde protecteur, mais les environnements riches en chlorure exigent davantage. L'anodisation augmente la résistance à la corrosion et la dureté de surface; Le revêtement en poudre offre une finition dure et attrayante; et les revêtements de conversion améliorent l'adhésion de la peinture. Lorsque les pièces seront assemblées avec des attaches en acier inoxydable, utilisez des rondelles isolantes ou des scellants pour atténuer le potentiel galvanique. Valider les systèmes de revêtement avec des tests de pulvérisation saline neutres et de corrosion cyclique qui incluent des coupons de crevasse représentatifs des joints réels, pas seulement des panneaux plats. La meilleure pratique consiste à combiner un scellage robuste avec une finition adaptée à l'environnement, puis à vérifier avec des tests accélérés.

Attaches, interfaces et métaux différents

Les couples galvaniques conduisent de nombreux problèmes sur le terrain. Si des attaches en acier inoxydable sont nécessaires, isolez-les de l'aluminium avec des rondelles captives, appliquez une anti-semer compatible et évitez les géométries qui retiennent l'eau. Lorsque les supports en acier se boulonnent dans le boîtier, utilisez le scellant dans le joint pour réduire la corrosion des crevasses. Enfin, traiter délibérément les points de mise à la terre et la peinture afin que les systèmes de protection ne soient pas involontairement compromis. Une approche disciplinée transforme une «passe de test IP» en un robuste Enceinte de moteur en aluminium résistant à la corrosion IP65 Cela prospère dans le temps réel et les lavages.

Réduction de masse pour les transmissions modernes

L'électrification accorde une prime sur le poids et l'efficacité des emballages, faisant la quête d'un boîtier moteur en aluminium léger pour les moteurs EV plus qu'un slogan. La masse plus faible améliore l'efficacité des véhicules, élargit la marge thermique et assouplit la manipulation de l'assemblage. Mais les coupes de poids ne peuvent pas compromettre la rigidité du boîtier, l'alignement portant ou le comportement acoustique. L'art consiste à éliminer les grammes où la structure contribue le moins, tout en préservant les chemins de charge et les performances thermiques. Faire ce puits mélange l'optimisation de la topologie, les côtes de coulée et l'usinage judicieuse qui évite de créer des élévateurs de contrainte ou des sections minces vulnérables à la porosité.

Topologie structurelle et cibles de poids

Commencez par une topologie axée sur la rigidité: définissez les charges de roulement, les réactions de boîte de vitesses et les contraintes de montage, puis laissez un solveur identifier les couloirs de matériaux qui portent la plupart des contraintes. Traduisez le résultat en côtes et toiles coulables avec des transitions murales uniformes, des filets généreux et un projet cohérent. Pour les boîtiers cylindriques, considérons les bandes de côtes intégrales qui servent en tant que bagues à la chaleur. Établir des cibles de poids et de rigidité tôt afin que les compromis soient visibles lors des examens de conception plutôt que découverts lors des tests DV.

Compromis thermiques - structurels

La réduction du poids est parfois en conflit avec le refroidissement. Les murs plus minces réduisent la zone de conduction, mais les ailerons plus minces peuvent restaurer la zone convective si la coulée le permet. Si CFD montre une zone chaude près d'un boss de montage, une côte de thermopratrice locale peut dépasser une augmentation mondiale de l'épaisseur murale. De même, un revêtement sombre et durable peut augmenter l'émissivité et récupérer une certaine marge thermique sans pénalité structurelle. L'astuce consiste à combiner plusieurs améliorations modestes plutôt que de s'appuyer sur une solution de poids lourd. Lorsqu'une veste d'eau-glycol est réalisable, les canaux intégrés peuvent déplacer complètement le régime thermique, permettant une épaisseur de paroi inférieure sans surchauffe.

NVH, raideur et intégration

Les pièces légères peuvent sonner. Pour garder un boîtier moteur en aluminium léger pour les moteurs EV Calme, réglez l'espacement des côtes et l'épaisseur pour briser les modes de panneau et utilisez des motifs de côtes asymétriques là où cela est possible. L'intégration - telle que la combinaison de boucliers de rotor, de supports d'onduleur ou de collecteurs de liquide de refroidissement - met en place des supports et des fixations qui ajoutent du poids et de la complexité. Comparez deux options en mots, puis confirmez avec un tableau simple: un boîtier intégré peut économiser de 8 à 12% des attaches de masse et dix, tandis qu'une approche modulaire peut simplifier le service à un léger coût de poids. Prendre des décisions dans le contexte de la stratégie d'assemblage et de la réparation du terrain, pas du poids seul.

Usinage et vérification de précision

Transformer une coulée brut en un composant fini dépend de la précision - capturé par la phrase CNC Tolérance au boîtier du moteur en aluminium usiné 0,01 mm . Bien que toutes les caractéristiques ne nécessitent pas le contrôle de dix micron, les alésages et les faces d'accouplement ne le font pas souvent. La réalisation de cela nécessite plus que des machines capables; Cela dépend de la stratégie de la réduction, de la fixation stable, du contrôle thermique et de la surveillance des capacités de processus. Considérez l'usinage comme la dernière chance d'aligner les performances mécaniques, thermiques et d'étanchéité avec l'intention de conception.

GD&T pour porter des alésages et des ajustements

Définissez les données qui reflètent la façon dont le boîtier est limité dans le service. La concentricité ou la position des alésages de roulements devraient faire référence à la face de montage et à l'alésage opposé pour préserver l'alignement du rotor. La circularité et la cylindricité au niveau de quelques microns peuvent être nécessaires pour protéger la durée de vie. La planéité sur les couvercles et les interfaces de vitesse prend en charge la compression des joints et le maillage de l'engrenage. Plutôt que de trop serrer chaque tolérance, concentrez la précision aux caractéristiques qui contrôlent le comportement du système et permettent aux généreuses tolérances ailleurs de réduire les coûts.

Fixation, capacité de processus et inspection

Tenir une coulée à parois minces sans distorsion est un artisanat. Utilisez des nids et de l'aspirateur ajustés, le cas échéant, et contrôlez les forces de serrage pour éviter les alésages ovaliens. L'usinage des étapes, un éloignement de stock lourd se produit avant les caractéristiques de précision. La température du liquide de refroidissement et l'échauffement de la machine sont en cours de poursuite CNC Usiné boîtier moteur en aluminium tolérance 0,01 mm ; Sans stabilité thermique, la dérive des mesures et la capacité souffrent. Vérifiez les caractéristiques critiques avec le CMMS et les jauges d'air et surveillez avec SPC afin que les tendances soient capturées avant que les pièces ne s'échappent. Un processus capable doit démontrer CP / CPK> 1,33 sur les dimensions critiques de sécurité, avec des plans de réaction clairs lorsque les graphiques de contrôle signalent des conditions hors de contrôle.

Documentation, SPC et critères de publication

Une documentation robuste traduit le savoir-faire tacite en résultats reproductibles. Les plans de contrôle doivent lier les opérations aux caractéristiques qu'ils créent et aux instruments qui les vérifient. L'inspection de première article confirme l'interprétation de l'impression, tandis que les audits en cours vérifient que le fixation, les coupeurs et les programmes correspondent à l'état approuvé. Pour les faces d'étanchéité, combinez les contrôles de finition de surface avec planéité; Pour les trous filetés, vérifiez l'emplacement ainsi que la qualité de la hauteur. Les tests de fuite finale des volumes fermés et la vérification de l'angle de couple pour les inserts complètent l'emballage, garantissant que le boîtier fini répond aux performances, à la durabilité et aux objectifs d'assemblage lorsqu'il quitte la ligne.

Comparaisons de référence rapides

Les comparaisons ci-dessous résument les déclarations narratives ci-dessus en une seule vue pour soutenir les décisions de compromis rapides et les revues interfonctionnelles.
