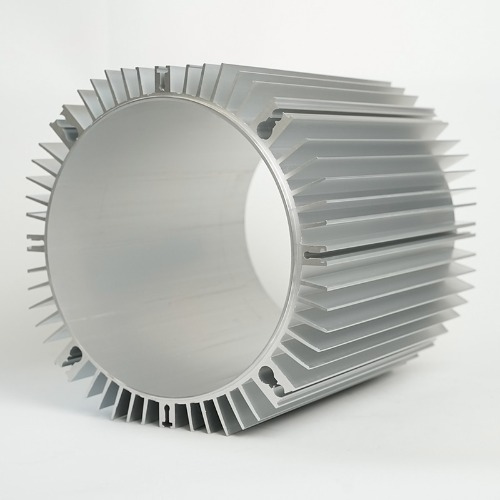

Le guide complet du boîtier moteur extrudé de chariot élévateur

Comprendre le boîtier moteur extrudé

Dans le monde exigeant de la manutention des matériaux et de la logistique, le chariot élévateur est un cheval de bataille indispensable. Au cœur de son système d'entraînement électrique se trouve un composant critique: le boîtier du moteur. Plus précisément, le boîtier à moteur extrudé de chariot est devenu un choix préféré pour les fabricants à la recherche de durabilité, d'efficacité et de performances thermiques. Contrairement à des boîtiers réalisés à travers d'autres processus tels que la coulée ou la fabrication, l'extrusion consiste à forcer l'aluminium ou un autre alliage à travers une matrice pour créer un profil continu avec une section transversale constante. Cette méthode accorde des propriétés uniques qui sont exceptionnellement bien adaptées aux chariots transparents des environnements de fonctionnement durs. Ce guide plonge profondément dans les subtilités de cette composante vitale, explorant ses avantages, ses nuances de fabrication et ses critères de sélection clés.

Avantages clés de l'aluminium extrudé pour les boîtiers

Le choix du matériau et du processus de fabrication pour un boîtier moteur est primordial, influençant directement les performances et la durée de vie du moteur du chariot élévateur. L'aluminium extrudé offre un ensemble convaincant d'avantages qui le rendent supérieur aux alternatives pour cette application spécifique.

Gestion thermique supérieure

L'un des défis les plus importants de la conception du moteur électrique est la dissipation thermique. Une chaleur excessive peut dégrader l'isolation, réduire les propriétés magnétiques et, finalement, entraîner une défaillance du moteur. Le Dislification de la chaleur du moteur en aluminium extrudé La capacité est sans doute son plus grand atout. Le processus d'extrusion permet l'intégration des ailettes de refroidissement complexes dans la conception en une seule étape sans couture. Ces nageoires augmentent considérablement la surface du boîtier, facilitant le transfert de chaleur plus efficace du stator interne et les enroulements à l'air environnant. Comparé à un boîtier en fonte, qui agit plus comme un dissipateur de chaleur, un boîtier en aluminium extrudé favorise activement le refroidissement, permettant une conception moteur plus compacte ou une densité de puissance plus élevée sans risque de surchauffe.

Rapport de force / poids remarquable

Les alliages d'aluminium utilisés dans l'extrusion, tels que 6061 et 6063, fournissent une résistance structurelle exceptionnelle tout en restant remarquablement léger. Ce rapport résistance / poids élevé est crucial pour les chariots élévateurs électriques, où la réduction du poids global du véhicule se traduit directement par une efficacité énergétique accrue et une durée de vie de la batterie plus longue. Un boîtier moteur plus léger contribue à un centre de gravité inférieur, améliorant la stabilité et la maniabilité du chariot élévateur. En contrastant le poids, un boîtier en aluminium extrudé peut être jusqu'à 60% plus léger qu'un boîtier équivalent en fonte, un facteur critique dans la conception des véhicules électriques où chaque kilogramme est important pour la gamme opérationnelle et les performances.

Flexibilité et cohérence de conception

Le processus d'extrusion offre une flexibilité de conception inégalée. Les ingénieurs peuvent créer des profils transversaux complexes qui seraient difficiles ou impossibles à réaliser économiquement avec d'autres méthodes de fabrication. Cela inclut non seulement les ailettes de refroidissement externes, mais également les canaux internes pour des caractéristiques de flux d'air ou de montage améliorées. De plus, l'extrusion produit des pièces avec une excellente consistance dimensionnelle et des finitions de surface lisses sur toute la longueur du profil. Cette cohérence garantit un ajustement précis avec d'autres composants, simplifie l'assemblage et réduit le besoin d'opérations d'usinage secondaire, réduisant ainsi les coûts de production et améliorant le contrôle de la qualité global.

Sélection du bon boîtier à moteur pour votre chariot élévateur

Choisir le logement automobile approprié n'est pas une décision unique. Il nécessite une évaluation minutieuse de plusieurs facteurs pour garantir des performances optimales, une longévité et une efficacité pour votre application spécifique. La quête du Meilleur matériel pour le boîtier à moteur de chariot élévateur conduit souvent à l'aluminium extrudé, mais comprendre pourquoi est la clé.

Critères de sélection critiques

Lorsque vous spécifiez un boîtier à moteur, considérez les paramètres suivants:

• Cycle de service de candidature: Dans quelle mesure le chariot élévateur sera-t-il intensivement utilisé? Les cycles élevés dans les centres de distribution génèrent plus de chaleur et exigent le refroidissement supérieur de l'extrusion.
• Environnement de fonctionnement: Le chariot élévateur sera-t-il utilisé à l'intérieur, à l'extérieur ou dans des environnements corrosifs comme les installations de stockage à froid? L'aluminium forme naturellement une couche d'oxyde protectrice, offrant une bonne résistance à la corrosion.
• Contraintes de poids: Le chariot élévateur est-il conçu pour une efficacité énergétique maximale? Les économies de poids de l'aluminium ont un impact direct sur les performances de la batterie.
• Exigences thermiques: Quelle est la température de fonctionnement maximale du moteur? La conception doit dissiper efficacement la chaleur générée à la charge de pointe.
• Considérations budgétaires: Bien que le coût d'outillage initial pour les matrices d'extrusion puisse être élevé, le coût par unité pour la production à haut volume est très compétitif, en particulier lorsque l'on considère la réduction du traitement secondaire.

Comparaison des matériaux: aluminium extrudé vs alternatives

Pour prendre une décision éclairée, il est essentiel de comparer l'aluminium extrudé à d'autres matériaux de logement commun. Le tableau suivant décrit les principales différences, soulignant pourquoi l'extrusion est souvent le choix préféré pour les chariots élévateurs électriques modernes.

Le tableau ci-dessous fournit une analyse comparative de différents matériaux de logement moteur:

Comme le montre le tableau, l'aluminium extrudé fournit un équilibre optimal de faible poids, de conductivité thermique élevée et d'une excellente résistance. Bien que la fonte offre une plus grande résistance, son poids et ses mauvaises performances thermiques sont des inconvénients importants pour les chariots élévateurs électriques. L'acier fabriqué est polyvalent mais souvent plus cher en raison des coûts de main-d'œuvre. L'aluminium moulé est une bonne alternative mais ne peut généralement pas atteindre le même niveau de complexité de gestion thermique que l'extrusion.

Entretien et durabilité des boîtiers de moteurs extrudés

La longévité du système d'entraînement d'un chariot élévateur dépend fortement de la résilience de ses composants. Une requête commune parmi les professionnels de la maintenance concerne le durabilité du boîtier à moteur extrudé dans des chariots élévateurs . Heureusement, les boîtiers en aluminium extrudés sont réputés pour leur nature robuste.

Caractéristiques de durabilité inhérentes

Les boîtiers en aluminium extrudés sont intrinsèquement durables en raison des propriétés du matériau et du processus de fabrication. Les alliages d'aluminium utilisés sont choisis pour leur résistance mécanique, leur résistance à l'impact et leur capacité à résister aux vibrations inhérentes à l'opération de chariot élévateur. La structure monolithique d'un profil extrudé, sans soudures ni articulations dans sa direction longitudinale, élimine les points de défaillance potentiels qui peuvent se développer dans les conceptions fabriquées. Cette construction monobloc offre une intégrité structurelle supérieure, garantissant que le boîtier peut protéger les composants internes délicats - stator, rotor et roulements - des dommages physiques et des contaminants environnementaux au cours des années d'utilisation intensive.

Maintenance et résistance à la corrosion

Le maintien d'un boîtier moteur extrudé est remarquablement simple. La finition de surface lisse, un résultat naturel du processus d'extrusion, rend difficile la saleté et la crasse à adhérer, permettant un nettoyage facile. La résistance à la corrosion inhérente de l'aluminium signifie qu'elle ne rouille pas, même dans des environnements humides. Cependant, dans des environnements particulièrement agressifs, tels que ceux impliquant une exposition chimique ou de l'eau salée, des traitements de surface supplémentaires comme le revêtement en poudre ou l'anodisation peuvent être appliqués au boîtier pour offrir une couche de protection supplémentaire. Cela améliore le boîtier de moteur de chariot élévateur résistant à la corrosion Propriétés, assurer une fiabilité à long terme et une apparence vierge avec un minimum d'entretien.

Le processus de fabrication d'extrusion expliquée

Comprendre la façon dont ces logements sont fabriqués donne un aperçu plus approfondi de leur qualité et de leurs performances. Le processus de création d'un Boîtier moteur extrudé sur mesure pour chariots élévateurs électriques est un exploit d'ingénierie précis et fascinant.

De la billette au profil: un aperçu étape par étape

Le voyage commence par une billette cylindrique d'alliage d'aluminium, qui est chauffée à une température spécifique où elle devient douce mais non fondée. Cette billette chauffée est ensuite chargée dans un récipient dans une grande presse hydraulique. Un RAM applique une immense pression, forçant l'aluminium ramolli à travers une matrice en acier conçue sur mesure. La forme de l'ouverture de la matrice détermine le profil en coupe transversale de l'extrusion. Alors que l'aluminium émerge de la filière, il est tiré sur une table de course et refroidi, utilisant souvent une extinction de l'air ou de l'eau pour obtenir les propriétés des matériaux souhaités. Le profil long et continu est ensuite étiré pour le redresser et soulager les contraintes internes avant d'être coupées sur les longueurs requises. Ces blancs de logements individuels subissent par la suite l'usinage de précision pour créer des fonctionnalités spécifiques telles que les sièges de roulement, les trous de montage et les ports de connecteur, ce qui donne un produit fini prêt pour l'assemblage.

Pourquoi la personnalisation est importante

La véritable puissance de l'extrusion réside dans sa capacité de personnalisation. Les fabricants ne se limitent pas aux formes standard. En concevant une matrice personnalisée, ils peuvent créer un logement parfaitement adapté à son application. Cela comprend:

• Optimisation du nombre, de la forme et de la taille des ailettes de refroidissement pour une dissipation de chaleur maximale en fonction des données de simulation thermique.
• Intégrer les supports de montage ou les conduits de câbles directement dans le profil, éliminant les pièces supplémentaires.
• Création de labyrinthes ou canaux internes pour guider le flux d'air dans un motif spécifique à travers le moteur.

Cette capacité à concevoir une solution holistique, plutôt que d'adapter un boîtier standard, permet des améliorations de performances significatives et peut conduire à un assemblage moteur final plus compact et plus intégré.

Tendances futures de la conception des logements à moteur

L'évolution de la technologie du chariot élévateur, en particulier avec l'adoption rapide de l'énergie électrique, continue de stimuler l'innovation dans la conception des composants. Le rôle du boîtier moteur s'étend au-delà d'une simple coquille de protection.

Intégration et légèreté

La tendance à une intégration et une légèreté supplémentaires s'accélère. Les futurs boîtiers de moteur extrudés peuvent être conçus pour incorporer des fonctionnalités à partir d'autres composants adjacents, agissant comme un élément structurel de l'unité d'entraînement elle-même. L'utilisation d'alliages d'aluminium encore plus forte et de techniques d'extrusion avancées continuera de repousser les limites de la réduction du poids sans compromettre la résistance ou la durabilité. De plus, l'accent mis sur logement extrudé rentable solutions s'intensifiera, entraîné par la nécessité de rendre les chariots élévateurs électriques plus accessibles. Les progrès de la conception des matrices et de l'automatisation des processus contribueront à réduire l'investissement initial et les coûts par unité de ces composants personnalisés, solidification de la position de l'extrusion en tant que méthode de fabrication de choix pour les boîtiers automobiles hautes performances dans l'industrie des manuricoles pour les années à venir.
